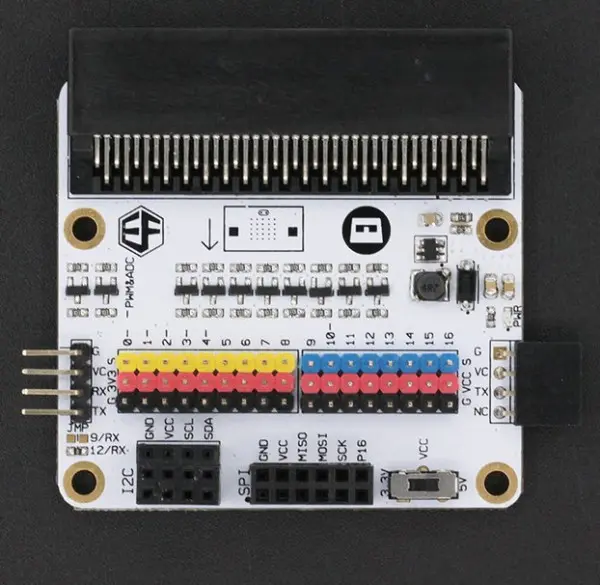

ELECFREAKS Micro:bit Breakout Board (Octopus:bit)

Die ElecFreaks Micro:bit Breakout Board wurde entwickelt, um die Nutzung der BBC Micro:bit Platine deutlich zu vereinfachen und gleichzeitig ihre Anschlussmöglichkeiten zu erweitern. Während die Standard-Pins wie P0, P1, P2, 3V und GND über Krokodilklemmen erreichbar sind, liegen viele weitere Pins zu eng beieinander, um komfortabel genutzt zu werden. Zudem arbeitet der Micro:bit standardmäßig mit 3,3 V Spannung, wohingegen viele externe Module wie LED-Anzeigen oder I2C-LCDs eine 5 V Stromversorgung und ein 5 V-TTL-Signal benötigen.

Mit dem ElecFreaks Breakout Board lässt sich der Micro:bit problemlos erweitern und professionell in Projekte integrieren. Die Platine wird einfach auf den Micro:bit aufgesteckt und stellt alle wichtigen Ein- und Ausgänge deutlich zugänglicher und beschriftet zur Verfügung. Gleichzeitig wird durch ein integriertes Boost-Modul ermöglicht, zwischen 3,3 V und 5 V Betriebsspannung für bestimmte Pins zu wählen – ideal für kompatible Sensoren und Aktoren.

Technische Eigenschaften:

• Vollständige Erweiterung der GPIO-Pins von P0 bis P16

• VCC- und GND-Pins unter jedem I/O-Port in unterschiedlichen Farben zur einfachen Erkennung

• Kompatibles Layout zu den OCTOPUS-Erweiterungsmodulen

• Integriertes Spannungs-Boost-Modul, das die Spannungswahl (3,3 V oder 5 V) für die Pins P19 bis P16 erlaubt

• Separate Ausgänge für UART-, I2C- und SPI-Kommunikationsschnittstellen

• I2C-Port unterstützt den Anschluss von bis zu drei I2C-Geräten gleichzeitig

• SPI-Port unterstützt den Anschluss von bis zu zwei SPI-Geräten

• Möglichkeit zur direkten Verbindung von zwei Breakout-Boards für serielle Kommunikation zwischen zwei Micro:bit-Platinen

Anwendungsbereiche:

• Erleichtert das Prototyping mit Micro:bit im Unterricht, Makerspace oder Labor

• Ideal für Projekte mit mehreren Modulen oder Sensoren

• Ermöglicht Nutzung von 5 V-Modulen mit Micro:bit durch Spannungswahl

• Übersichtliche, saubere Verdrahtung ohne Krokodilklemmen-Chaos

Dieses Breakout Board ist eine ideale Ergänzung für alle, die den vollen Funktionsumfang ihres Micro:bit nutzen möchten – ob im schulischen Unterricht, beim Basteln zuhause oder in technischen Entwicklungsprojekten.
